SELECT SERIES Cyclic IMS

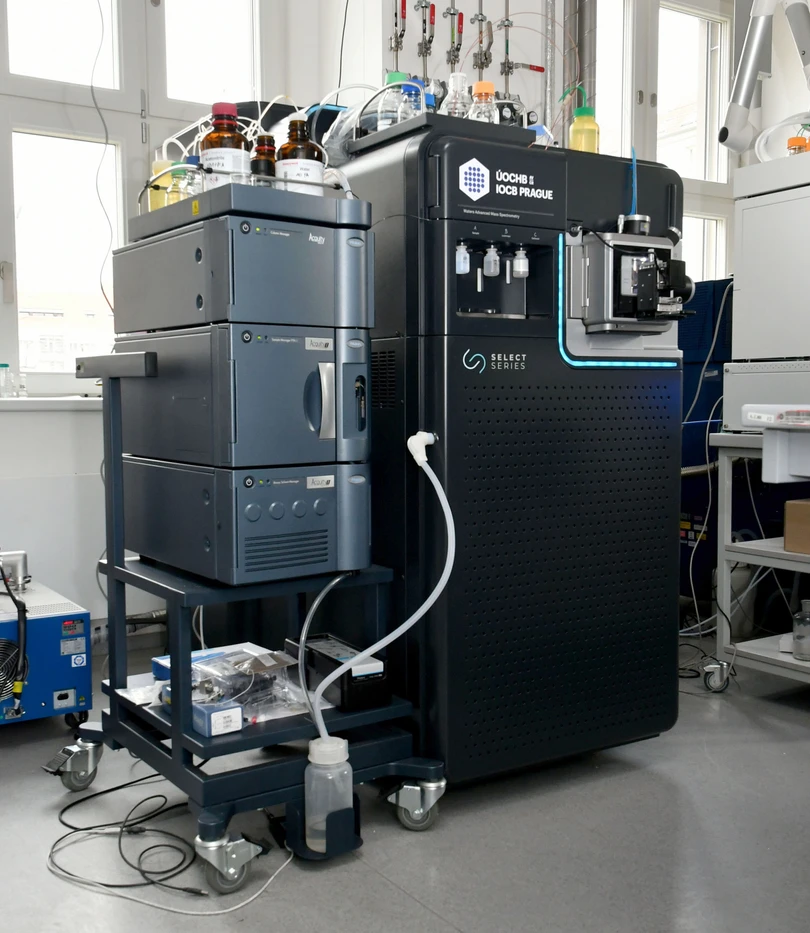

Hmotnostní spektrometr SELECT SERIES Cyclic IMS (Waters Corporation, USA) využívá kvadrupólový analyzátor a analyzátor doby letu v kombinaci s cyklickou iontovou mobilitní celou. Přístroj je vybaven zdroji ESI, nano-ESI, APCI a UniSpray. Cyklická iontová mobilita umožňuje separaci izomerů a konformerů na základě velikosti a m/z. Rozlišení iontové mobilitní separace iontů roste s počtem cyklů v mobilitní cele a je tak možné separaci přizpůsobit komplexitě vzorku. Vybrané ionty mohou být z mobilitní cely vypuzeny bez akvizice dat, což umožňuje zaměření na specifické analyty a zvyšuje specificitu analýzy. Přístroj dále nabízí možnost IMSn – aktivaci iontů vypuzením separovaných iontů do předřazené cely a jejich opětovnou injekci do mobilitní cely za podmínek způsobujících kolizně indukovanou disociaci/aktivaci. Kromě toho jsou též dostupné techniky disociace záchytem elektronu (electron capture dissociation – ECD) či povrchem indukované disociace (surface induced dissociation – SID).
V naší laboratoři je přístroj převážně využíván pro nativní analýzu proteinů a jejich nekovalentních komplexů.
Hmotnostní spektrometr SELECT SERIES Cyclic IMS byl instalován v prosinci 2021.
